Воздухоохладители компрессора ВОТ

Воздухоохладители компрессорных установок - теплообменники кожухотрубного типа с теплообменной поверхностью из системы оребренных труб. Применяются для охлаждения атмосферного воздуха в ступенях центробежных компрессоров

Подразделяются на:

• промежуточные - охлаждают воздух для обеспечения нормальной работы компрессора. Устанавливаются последовательно (ступенчато)
• концевые - охлаждают воздух на выходе из компрессора

Основные конструктивные элементы:

• сварной корпус из углеродистой стали

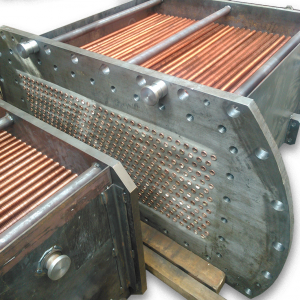

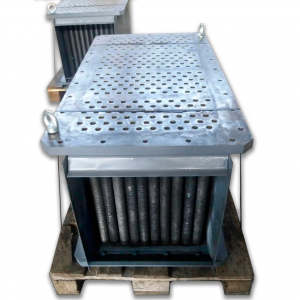

• трубный пучок с биметаллическими оребренными трубами, развальцованными в стальных или латунных трубных досках. В качестве материала несущей трубы используется латунь или медно-никелевые сплавы (МНЖ 5-1, МНЖМц 30-1-1), в качестве оребрения - алюминий. В некоторых аппаратах устанавливаются медные монометаллические оребренные трубы
• сварные водяные камеры из углеродистой стали

Водяные камеры устанавливаются на трубный пучок и вместе с ним крепятся шпильками и гайками к корпусу. Для обеспечения герметичности крепления фланцев водяных камер к трубным доскам между ними устанавливаются поранитовые прокладки. Патрубки водяных камер подключаются согласно технологической схеме "подвод/отвод воды" к пучкам воздухоохладителя. Слив воды производится через сливную трубу в нижней водяной камере, которая проходит через днище корпуса, уплотнена сальником

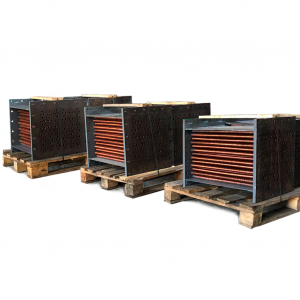

Как правило, первыми в воздухоохладителях изнашиваются трубные пучки (лопаются/засоряются трубы), при этом остальные части остаются пригодными для дальнейшей эксплуатации. В таком случае экономически целесообразно заменить только трубный пучок (в отдельных случаях вместе с водяными камерами)

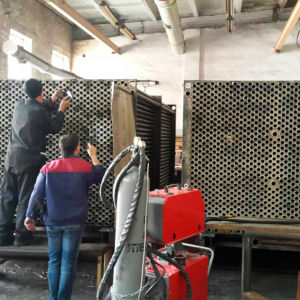

Наше предприятие изготавливает трубные пучки воздухоохладителей компрессоров по имеющимся в базе или предоставленным Заказчиком чертежам
