Калориферы, воздухоохладители

Калориферы, воздухонагреватели – это теплообменные аппараты, предназначенные для нагрева воздуха. Конструктивно представляют собой систему оребренных труб с водяными камерами в коробе

Предназначены для нагрева воздуха в бытовых и промышленных помещениях:

·       сушильных камерах

·       системах кондиционирования и вентиляции воздуха

·       в качестве оборудования для тепловых завес

·       в любых других системах, где требуется передача тепла

В качестве теплоносителя используется вода или насыщенный/перегретый пар, отчего зависит исполнение калорифера - горизонтальное (вода) или вертикальное (пар)

Принцип работы заключается в передаче тепловой энергии от среды с более высокой температурой (энергоносителя) к среде с более низкой температурой (потоку воздуха) через стенку теплообменного элемента: горячая вода или пар циркулирует внутри труб, нагревая их стенки и передавая тепло ребрам, при этом потоки холодного воздуха омывают нагретую наружную поверхность оребренных труб, забирают тепло и уже нагретый воздух попадает в помещение

В классическом варианте калориферы изготавливаются из углеродистой стали с оребренными алюминием трубами

Если калорифер эксплуатируется в агрессивной среде, углеродистая сталь заменяется нержавеющей (например, в камерах для сушки древесины из-за концентрации дубильных веществ теплообменники из углеродистой стали быстро подвергаются коррозии)

Как правило, устанавливаются в коробах воздуховодов производственной вентиляции, нагнетание воздуха в которых происходит с помощью канальных вентиляторов. Система теплообмена монтируется таким образом, чтобы нагретый теплоноситель подавался в калорифер и затем остывшим отводился назад к энергоисточнику

По типу конструкции калориферы чаще всего бывают 2-х, 3-х и 4-хрядные. Но есть области, где могут применяться 1-рядные (сушильные камеры, пр.), 5-рядные и др.

 Воздухоохладители конструктивно не отличаются от калориферов (также имеют систему оребренных труб и водяные камеры с коробом), основное отличие в «обратном» принципе работе – передача энергии происходит от среды с более низкой температурой (холодная вода, хладагент) к среде с более высокой температурой (горячий поток воздуха)

Промышленные воздухоохладители могут использоваться в компрессорных установках (ВОТ), а также для охлаждения электротехники – электродвигателей, гидро- и турбогенераторов, пр. (ВО, ВУП, ВОП, ВБ)

Основные типы промышленных охладителей воздуха электрооборудования:

• ВО – применяются на предприятиях с крупным электрооборудованием. Принцип действия – холодная вода циркулирует по внутритрубному пространству, нагретая воздушная смесь, поступающая от механизма, соприкасается с поверхностью оребренных труб, охлаждается и возвращается к механизму
• ВУП – рассчитаны на средний тепловой поток (до 500 кВт). В качестве хладагента также выступает вода
• ВОП – устройства, конструктивно отличающиеся от предыдущих. Особенность их конструкции – устанавливаются парами, в результате охлажденная вода проходит несколько циклов, что позволяет более эффективно охлаждать воздушный поток от крупных электрических машин
• ВБ – это встроенный охладитель, рассчитанный на тепловой поток до 200 кВт

По расположению подразделяются на типы :

• вертикальные
• горизонтальные
• вертикальные на катках
• подвесные вертикальные на катках
• горизонтальные на катках

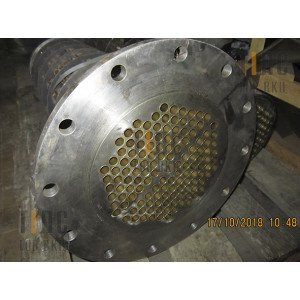

Воздухоохладители компрессорных установок – теплообменник кожухотрубного типа с теплообменной поверхностью из системы оребренных труб

ООО "ПКЦ "ТИЛС" производит калориферы и воздухоохладители широкого номенклатурного ряда в различном материальном исполнении. Подбор теплообменников производится исходя из требуемой мощности и условий эксплуатации
